バブリング

バブリング~微細気泡・サブミリ・ミリ~

『バブリング.com』新規開設

バブリングに特化したサイト『バブリング.com』を新規開設しました。更なる内容の拡充と専門性を図るため、バブリングに特化したサイト『バブリング.com』を立上げました。ぜひ一度覗いてみて下さい。
bubbling.com

バブリングノズル/気泡発生ノズル

バブリングノズル/気泡発生ノズルは下記に示す特徴を前提として開発しております。

・全ての部材が金属製のノズル
・気体(ガス)のみで気泡が発生するノズル ※他の設備は一切不要
・ミリバブル、サブミリバブル、マイクロバブル(目標)、ナノバブル(目標)までを多孔質金属のみで発生出来るノズル
微細気泡 サブミリバブル ミリバブル

バブリングでの使用可能気体(gas)

  • Air(大気、コンプレッサー等)
  • N2(窒素バブリング)
  • Ar (アルゴンバブリング)
  • H2(水素バブリング)
  • CO2(炭酸バブリング)
  • O2(酸素バブリング)
  • SUSに耐えられる気体

バブリングでの使用可能液体

  • 各種溶剤
  • SUSに耐えられる液体

気泡径別のバブリング効果

ガスの溶解…気泡径の小さいバブリングは気泡そのものの体積が減少し、同じ流量を流した場合でも反応速度、反応の質が向上します。
・撹拌…気泡径の大きいバブリングにより気泡の浮力を利用し、上昇流ができます。当然のことながら気泡径が大きいほど気泡の上昇速度が増しますので、撹拌能力が向上します。逆に小さい気泡径では上昇速度も遅くなりますので撹拌の効果は減少します。
・加湿…気泡径の小さいバブリングほど加湿効果は向上します。

など用途に合わせて気泡径を選択することは必要不可欠です。
当社の作製するバブリングノズルは完全オーダーメイドですので設備の状況、配管に合わせた設計も可能です。

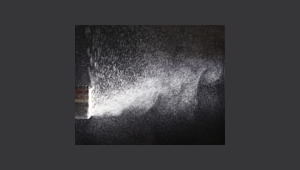

微細気泡発生バブリングノズル【気体を流すだけ】

<YMBノズル>

微細気泡発生ノズル
数あるバブリングノズルですが、気体を流すだけの仕様はごく少数かと思います。材質はすべて金属製の一体型ですので消毒・殺菌・滅菌も可能です。

<YMBノズルの特徴>

1.気体を流すだけ
2.ノズルのみで微細気泡発生 ※設備不要
3.気泡が小さすぎないため目視による視認が可能
4.形状・寸法・接続口は自由設計可能
5.数ヶ~数千ヶの試作から量産まで対応可能
6.高圧や剪断を必要としないので透明な気泡・形状を保持
7.流量を制御しない場合、0.01〜0.015MPaで発生可能

<YMBノズルの種類>

  1. 配管タイプ
  2. 据付型
  3. 極小(指先サイズ)

<YMBノズルでの気泡発生動画>

1.YMBノズル(配管タイプ)によるバブリング

動画は水道水(常温)にAIR(コンプレッサー)を流しております。

※デモ機をご用意しておりますので、実機にてご使用環境でご評価願います。

2.YMBノズル(据付型)によるバブリング

容器にノズルを設置する穴を空け、容器に直接ノズルを設置することが可能な据付型。配管をする必要ががなく容器内部がスッキリします。

動画は水道水(常温)にAIR(コンプレッサー)を流しております。

再生する際に画質を1080程度まで上げて頂けると幸いです

3.YMBノズル(極小)によるバブリング

指先サイズ(φ10×10L程度)の超小型バブリングノズルです。気体を流すだけで微細気泡が発生できますので他の設備は一切不要です。気泡が小さくなれば気体が溶液に溶け込みやすくなるなど、受けられる恩恵は多数ございます。ノズルが小さいので気泡発生量を増やしたい場合はノズル数を増やせば気泡発生量が増えます。小さい容器や流量が少ない場合にはこちらをご検討ください。エアーレーションや曝気、バブリングにいかがでしょう。

動画は水道水(常温)にAIR(コンプレッサー)を流しております。

※再生する際に画質を1080程度まで上げて頂けると幸いです

4.YMBノズルによるダイシング切削液でのバブリング

希釈タイプのダイシング切削液でのバブリング試験の様子です。
今回使用したダイシング切削液は日本グリース株式会社製の『サンクール(G-100)』です。
濃度:2%、3.5%、5%、10%の4種類を比較検証しました。
試験条件は気体:AIR(コンプレッサー)、液体:ダイシング液、圧力:≒0.1MPa
※再生する際に画質を1080程度まで上げて頂けると幸いです

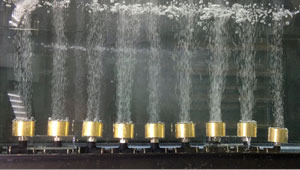

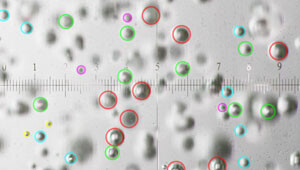

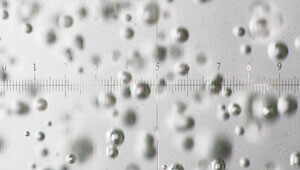

サブミリバブリングノズル

多孔質金属を用いた微細孔方式のサブミリバブリングノズルです。動画の様に連結できるノズルの開発に成功致しました。構造が至ってシンプルに仕上げておりますので、連結可能で、配管、配管形状、増減も自由です。使用環境に合わせた一体物での製作も可能で非常に使い勝手の良いノズルかと思います。

動画は水道水(常温)にAIR(コンプレッサー)を流しております。

ミリバブリングノズル

多孔質金属を用いた微細孔方式のミリバブリングノズルです。金魚、熱帯魚などの飼育に用いられる『ブクブク』の工業版です。動画の様に比較的長いノズルでも均一にバブリングできるのが焼結金属、焼結金網の特徴です。 形状等の制約はほぼなく、下記画像集の様に大体の形状は可能です。

動画は水道水(常温)にAIR(コンプレッサー)を流しております。

ご返送頂く事が前提条件となりますが焼結金網部φ14×100L 取付金具R1/4のデモ機(動画使用品)をご用意しております。(発送は弊社にて負担致します。ご返送は元払いにてお願い致します。)
御社の装置に実装して頂き、テストして頂く事も可能です。
ご返却日程を予めお決めの上,(目安:1~2週間程度)問合せページよりご連絡願います。

製作例
