焼結金網(金網を190枚積層し厚み10mm)

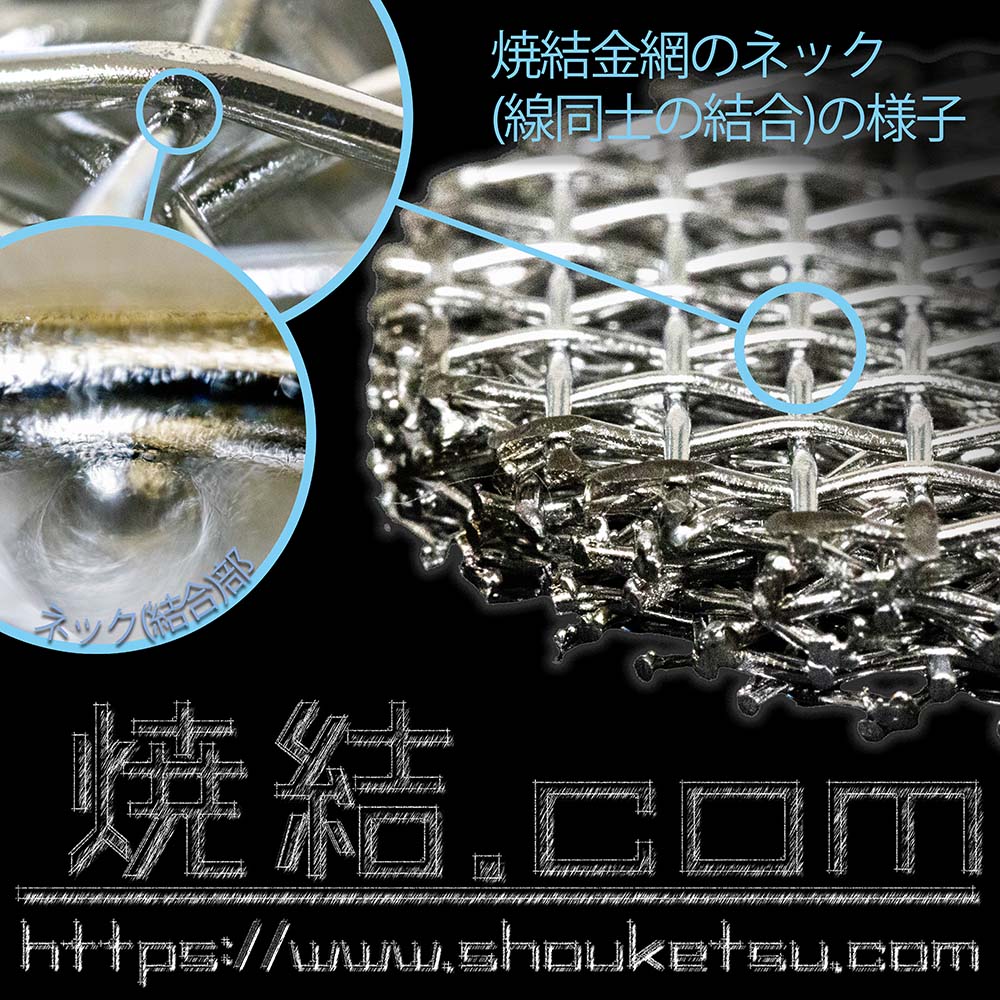

焼結金網-線同士が溶着したバタつきのない積層金網

焼結金網とは

焼結金網の円筒形状加工
焼結金網をロール加工し、突合せ溶接により円筒形状に加工した製品。焼結金網の構成は目的により自由設計可能です

焼結金網とは、金網を1枚から複数枚積層し、焼結処理(金網の線と線を溶着させる)を施した製品で、金網を積層し、焼結処理を施すことにより積層した層と層を一体化することが可能で1.強度の確保、2.正確な気孔径、3.圧力損失の低減をバランスよく適えることが出来る製品である。また、線同士が溶着しているので線の間に異物が入り込むこともありません。金網を重ねただけでは金網、線同士がバタついてしまいフィルタリング等の性能は発揮できません。

基本構造

焼結金網の基本構造は、保護金網、基本金網、補強金網と役割を持たせた3層構造です。(※目開きにより積層枚数増減)の順に積層させ、焼結処理というどの様な場面でも使いやすい仕様でご用意させて頂いております。

  1. 保護金網平織金網(正確な目開きを保持しながら流路はストレートなので目開きの正確さ、圧力損失の低減を両立することが可能)
  2. 基本金網平織金網(正確な目開きを保持しながら流路はストレートなので目開きの正確さ、圧力損失の低減を両立することが可能)
  3. 保護金網平織金網(正確な目開きを保持しながら流路はストレートなので目開きの正確さ、圧力損失の低減を両立することが可能)
  4. 補強金網平畳織金網(網目が複雑な3次元構造を有することから平織金網で正確な気孔径を保持しつつ、畳織金網で流路調整を行うことも可能)
  5. 補強金網平畳織金網(網目が複雑な3次元構造を有することから平織金網で正確な気孔径を保持しつつ、畳織金網で流路調整を行うことも可能)
  6. 補強金網平畳織金網(網目が複雑な3次元構造を有することから平織金網で正確な気孔径を保持しつつ、畳織金網で流路調整を行うことも可能)
  7. 補強金網平畳織金網(網目が複雑な3次元構造を有することから平織金網で正確な気孔径を保持しつつ、畳織金網で流路調整を行うことも可能)
銅製焼結金網
純銅製の金網を積層し、焼結処理した製品。金網の構成を複数型、単一型など構成は正に自由自在である。用途に応じて選択可。
焼結金網に使用する平織金網の3次元イメージ
焼結金網に使用する平織金網の3次元イメージ
平織金網通気イメージ
平畳織は流体が直進するのが特徴で、圧力損失が少なく、目開きも正確です

保護金網・基本金網(平織金網) メインメッシュを保護するための金網で縦線と横線が一定の間隔を保ち、1本ずつ交互に交わった最も一般的な織り方。正確な目開きが特徴。

焼結金網に使用する平畳織金網の3次元イメージ
焼結金網に使用する平畳織金網の3次元イメージ
平畳織通気イメージ
畳織は流体の直進性はなく、圧力損失を均一にすることが可能です

補強金網(平畳織金網)
焼結金網を補強するために使用し強度確保と流路の複雑化する為の金網で横線が相接する様に並んだ織り方。その名の通り畳の様な織り方。高い強度が得られ、補強用に最適。複雑な流路を形成している為、焼結金属フィルターエレメントの流路に似ている。

規格

焼結金網の規格
公称濾過精度:2,5,10,20,40,75,100,150,200(μm)
厚み:約2mm(≒1.7)

設計・製作

要求・用途に合わせた焼結金網を設計・製作させて頂きます
ex.1)基本金網+補強金網+パンチングメタル
ex.2)補強金網5層+基本金網5層+補強金網5層
ex.3)平織金網+ファイバー焼結+平織金網
ex.4)同一金網を数十枚積層

組立式焼結金網ノズル
焼結金網ノズルを組立式に構造設計し、内部や各部品ごとに洗浄・消毒・滅菌の施工しやすさを追求したノズル

加工

焼結金網を使用した溶接・カシメなどの加工実績です。仕様検討の参考にしてください

材質

ステンレス/SUS

焼結金網
焼結金網

最も一般的なステンレス/SUSの焼結金網ですがご使用環境・用途に合わせた設計・製作が可能です。

銅/Cu

銅製焼結金網
純銅製の金網を積層し、焼結処理した製品。金網の構成を複数型、単一型など構成は正に自由自在である。用途に応じて選択可。

あまり一般的ではないですが、銅/Cuの焼結金網です。あまりに珍しく、新規性があるとご評価頂き日刊工業新聞様に一面でご紹介頂いた製品です

用途

焼結金網の用途は様々な用途で使用されており実績が多数ございます

フィルター

焼結金網製フィルター
焼結金網製フィルター

プレフィルター(メインフィルターを保護・長寿命化するための粗大な異物を捕集)

ストレーナー

ストレーナー
ストレーナー

焼結金属フィルターは内部濾過(深層濾過)、焼結金網は表面濾過ですのでご使用用途、ご使用環境に合わせて製作致します

サイレンサー

SUS製焼結金網仕様のフィルター
SUS製焼結金網をハウジングに挿入し、接合方法にカシメを採用した製品。サイレンサー、フィルター、整流などの用途にご検討ください

焼結金網で作製された消音器は圧力損失が低く、音が直進できず複雑な流路を辿るために消音効果が期待できます

防爆フィルター

防爆フィルター/フレームアレスター
防爆フィルター/フレームアレスター

焼結金網を採用した防爆フィルター、フレームアレスターは微細気孔を通過することによる消炎効果、焼結金属フィルターによる連続気孔による内部圧力の通過、金属素材同士の結合による優れた強度により採用実績多数ございます

センサーケース

焼結金網製フィルター
焼結金網製フィルター

焼結金網を採用したセンサーケースは目開きが安定しており、圧力損失も低いため需要が伸びてきております

バブリング

バブリングノズルによる気泡発生の様子
バブリングノズルによる気泡発生の様子。肉眼で観察したバブリング状況と瞬間的に撮影したバブリング画像を比較することにより、気泡径・気泡発生量などが見て取れる

焼結金網を採用したバブリングノズルは気泡を拡散することが可能です。気泡を微細化するには一工夫必要となりますが現在最重要事項と考え、開発に取り組んでおります

エアー抜き(ガス排出)

SUS(ステンレス)製多孔質焼結金属
異形粉(イレギュラー粉)を使用した多孔質金属のSEM(走査型電子顕微鏡)画像

射出成形時に発生するガスを排出する目的で射出成形型に設置し金型のガス抜き(エアー抜き)に使用されます。一般的なガス抜きは気孔構造がストレートで圧力損失が低すぎたり、気孔が大き過ぎ『ヘタ』が大きく次工程の手間が多かったりと問題点もあるかと思います。焼結金属フィルターエレメントであれば気孔構造は複雑な流路構造を形成しますので適度な圧力損失で気孔径は数μmから100μmまで充填材に合わせて選定可能です。次工程の削減にかなり有効かと思います。

整流

焼結金属によるサイレンサー、消音、整流
焼結金属によるサイレンサー・整流板(模式図)

焼結金網をガス配管出口に設置することにより、気体の通過を分散することが可能(整流化)になり、効果的なガス流入が可能になります。金属製ですのである程度の形状の自由度が高く、耐熱性があり、高強度な整流板となります

フッ素処理

焼結金網へのフッ素処理が可能です。当社で施工するフッ素処理は通常のコーティングではないので空孔内部まで浸透し、気孔を潰すことがございません。※処理後、色味は黒くなります。

焼結金属フィルター(金網)へのフッ素処理
焼結金属フィルター(焼結金網)にフッ素処理の施工が可能です

磁性

焼結金網に磁性を帯びさせることにより、万一破損等が生じた場合においても回収が可能です。 特に、医薬品・食料品の製造工程においては異物混入における回避策は必要不可欠です。この磁性を有する積層焼結金網を使用することにより下記2つの予防処置を講じることが可能になります。 1.積層焼結金網で線同士が溶着することによりバラバラになることを回避 2.万一破損し一部が欠落した場合においても、磁石での回収が可能

製作実例

焼結金網は加工性に優れており、溶接も可能です。食品関係や医療品関係にも対応可能です

サンプルについて サンプルのご用意はございません。 お問い合わせページより必要事項を記入の上,お問合せ願います。
